Защо възвратните клапани се считат за ключови автоматични компоненти в индустриалните системи за контрол на флуидите?

В промишлени системи за управление на течности,възвратни клапаниса ключови автоматични компоненти, предназначени да предотвратят случайно обратен поток на средата, защитавайки оборудване като помпи и двигатели и гарантирайки стабилността на промишлените процеси. Като професионален производител с разширени производствени възможности и глобален опит в износа,Tianjin Milestone Valve Companyсе фокусира върху предоставянето на високопроизводителни възвратни клапани и други промишлени клапани за посрещане на различни индустриални нужди. И така, разбирате ли възвратни клапани?

Какво е възвратен клапан?

A възвратен клапане автоматичен вентил, чиято затваряща част (кръгъл диск на клапана) работи под собственото си тегло и налягане на течността. Основната му функция е да предотвратява обратния поток на средата, което го прави незаменим компонент в системите за транспортиране на течности в различни индустрии. За разлика от ръчните или полуавтоматични вентили, възвратните клапани не изискват външен източник на захранване - тяхната работа се управлява изцяло от динамичното налягане на самата среда, осигурявайки в реално време и надеждно предотвратяване на обратния поток.

Основни функции на възвратните клапани

Предотвратяване на обратния поток на средата: Това е най-основната функция. В тръбопроводните системи възвратните клапани предотвратяват обратния поток на средата, когато налягането в системата падне, избягвайки прекъсвания на производството.

Защита на помпите и задвижващите двигатели: Обратният поток може да доведе до обръщане на помпите, потенциално повреждайки вътрешните компоненти и претоварвайки задвижващия двигател, което води до скъпоструващ престой. Възвратните клапани се затварят незабавно при обратен поток, елиминирайки този риск.

Безопасно изпразване на носители от контейнери: В резервоари за съхранение или съдове под налягане възвратните клапани контролират еднопосочния поток на носителите, осигурявайки безопасно изпразване и предотвратявайки обратен поток или замърсяване на сифона.

Безопасна изолация: Възвратните клапани се използват заедно със шибъри, за да образуват двойна защитна система. Например, в тръбопроводи с високо налягане, възвратните клапани предотвратяват обратния поток, докато шибърите позволяват ръчно изолиране за поддръжка, като по този начин подобряват цялостната безопасност на системата.

Видове възвратни клапани: повдигащи и въртящи се клапани

Въз основа на движението на диска на клапана, възвратните клапани се разделят главно на повдигащи възвратни клапани и въртящи се възвратни клапани. Всеки тип има свои уникални структурни характеристики и сценарии на приложение, подходящи за различни индустриални нужди.

Възвратен клапан за повдигане

Структурата на повдигащия възвратен клапан е подобна на тази на шибърния вентил, но му липсва стебло на клапана, което задвижва диска на клапана. Дискът на клапана се движи вертикално (нагоре и надолу) по протежение на леглото на клапана, за да контролира потока.

Принцип на работа

Процес на отваряне: Когато средата тече от входния край (долната страна) към изходящия край (горната страна), входното налягане избутва диска на клапана нагоре, преодолявайки комбинираното съпротивление на собственото тегло на диска на клапана и триенето на потока. Това повдига диска на клапана от леглото на клапана, позволявайки на средата да преминава гладко.

Процес на затваряне: Ако средата се опита да тече назад, обратното налягане избутва диска на клапана надолу. След това, под действието на собственото си тегло и обратното налягане, дискът на клапана се притиска здраво към леглото на клапана, уплътнявайки тръбопровода и предотвратявайки обратния поток.

Ключови предимства

Бърза реакция на затваряне, идеална за системи с чести промени в налягането.

Висока точност на запечатване, когато е затворен, подходящ за среди с ниски изисквания за течове.

Типични приложения

Водоснабдителни и отводнителни системи.

Тръбопроводи за захранване на котли и парни системи в електроцентрали.

Сектори на леката промишленост, които изискват изключително висока чистота на средата.

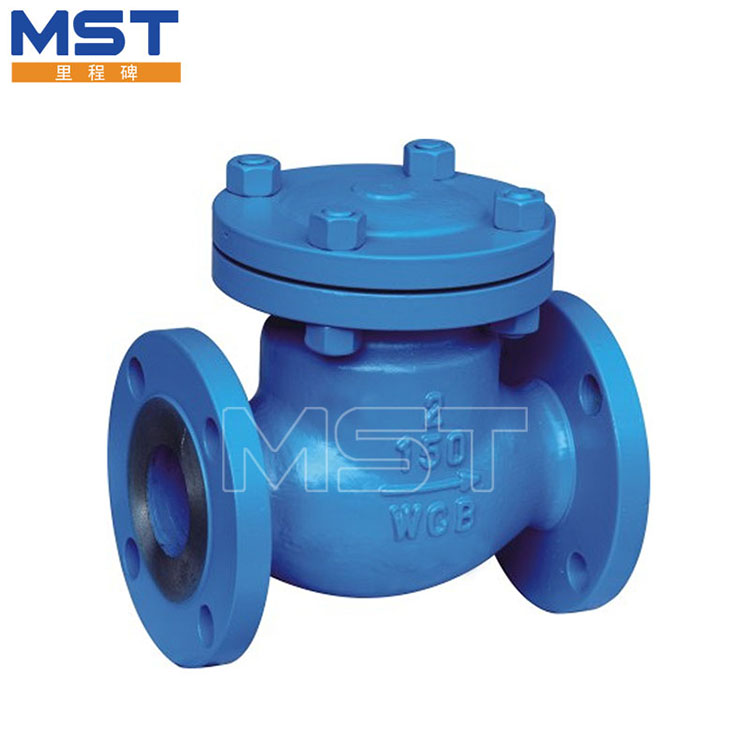

Възвратен клапан тип въртене

Възвратният клапан тип Swing разполага с диск, който е наклонен и монтиран на въртяща се ос (обикновено разположен близо до леглото на клапана). Дискът се върти около тази ос, за да се отвори или затвори, вместо да се движи вертикално.

Принцип на работа

Процес на отваряне: Когато средата тече в посока напред, нейното налягане избутва диска да се отклони от леглото на клапана, създавайки проход за средата. Ъгълът на въртене на диска се определя от скоростта на потока на средата - по-високите скорости на потока водят до по-голям ъгъл на отваряне, минимизирайки съпротивлението на потока.

Процес на затваряне: Когато възникне обратен поток, обратното средно налягане избутва диска да се завърти обратно към леглото на клапана. След това дискът уплътнява седалката под обратното налягане, спирайки обратния поток. Принципът на работа е подобен на възвратния клапан тип повдигане, но въртеливото движение намалява силата на удара по време на затваряне, удължавайки експлоатационния живот на клапана.

Ключови предимства

Ниско съпротивление на потока, което го прави подходящ за тръбопроводи с голям диаметър или системи с висок дебит.

Проста структура, лесна поддръжка и силна адаптивност към среди с леки примеси (напр. отпадъчни води, суров петрол).

Типични приложения

Нефтопроводи и газопроводи.

Системи за топлоснабдяване.

Металургична индустрия.
