Каква е разликата между глобус клапан и клапан на портата?

Като ключово оборудване за контрол на потока на медиите в тръбопроводна система,Глобусни клапанииклапани на портатаса и двата нарязани клапана, но те се различават значително в структурния дизайн, работните характеристики и приложимите сценарии. Неправилният подбор може да повлияе на ефективността на системата и дори да причини опасности за безопасността.

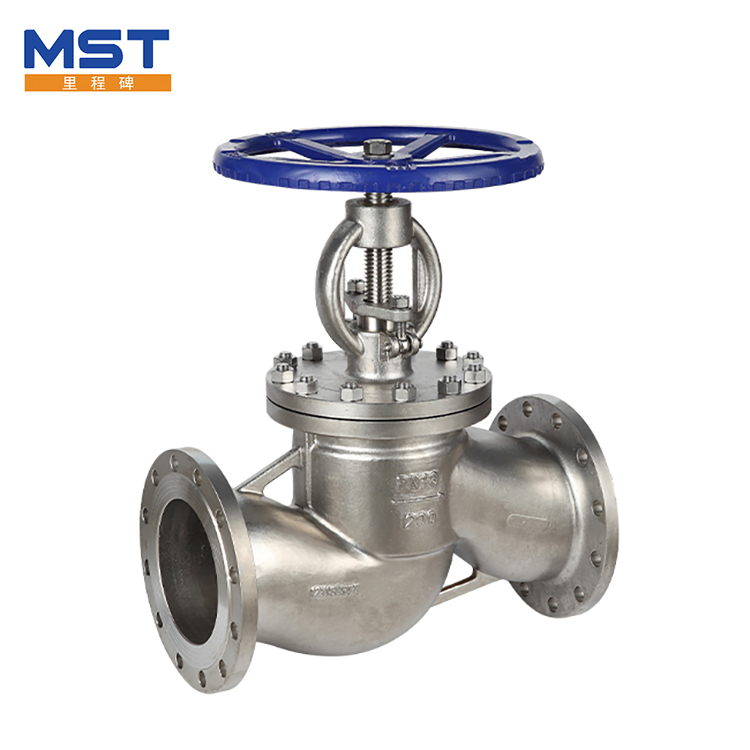

Основната разлика в структурния дизайн определя функционалните характеристики. Глобусният клапан приема структура на вертикално прихващане на клапана. Има седалка на клапана, перпендикулярна на посоката на течността в тялото на клапана. Дискът на клапана се движи нагоре и надолу през винтовия прът, за да постигне уплътняване. Течността трябва да направи 90-градусов завой, за да тече през тялото на клапана. Коефициентът на съпротивление на потока (около 3-5) е много по-висок от този на клапана на вратата. Клапанът на портата разчита на „Портално прихващане на портата“. Портата се движи вертикално по централната линия на седалката на клапана. Когато се отвори напълно, портата е напълно отделена от канала на потока. Коефициентът на съпротивление на потока е само 0,1-0,5, което е близо до капацитета на потока на къса тръба.

Flow control and sealing performance each have their own emphasis. The valve disc and valve seat of the globe valve are face-contact seals, and the sealing is more reliable when closed. Той е особено подходящ за тръбопроводи с малък диаметър с ниско налягане (DN15-DN100) и потокът може да бъде точно регулиран от отвора на диска на клапана. It is often used in occasions that require throttling (such as heating systems). Въпреки това, уплътняващата му повърхност лесно се повреди от ерозия на високоскоростна течност и експлоатационният му живот обикновено е 10 000-20 000 пъти на отваряне и затваряне. The gate of the gate valve is in line contact with the valve seat. There is no throttling loss when fully open. Той е подходящ за тръбопроводи с голям диаметър (DN100-DN1000), но трябва да бъде точно подравнен, когато е затворен, в противен случай е лесно да се изтече и не може да се постигне регулиране на потока. It is mostly used in fully open and fully closed conditions (such as tap water mains).

The difference in applicable working conditions is obvious. The globe valve is suitable for conveying clean media such as clean water and oil. The working pressure is usually not more than 16MPa, and the temperature range is -29℃ to 425℃. Pay attention to the flow direction (low inlet and high outlet) during installation, otherwise the sealing performance will be reduced. Клапанът на портата за транспортиране на медии, съдържащи малко количество частици (като канализация), с ниво на налягане до 42MPa, по-широк диапазон на приспособимост към температурата (-196 ℃ до 540 ℃) и няма ограничения за насочване при инсталирането, но не е подходящ за чести сценарии за отваряне и затваряне, а честотата може лесно да предизвика.

Разходите за поддръжка и животът на обслужването трябва да се разглеждат цялостно. Структурата на връзката на клапана и винтовата пръчка на глобусния клапан е проста и само уплътняващото уплътнение трябва да бъде заменено по време на поддръжка. Единичната цена за поддръжка е около 50% от клапана на портата. Клапанът на вратата има сложна ръководна структура между портата и стъблото на клапана. Ако се забие, той трябва да бъде разглобен като цяло, а времето за поддръжка е 2-3 пъти по-голямо от това на глобусния клапан. Въпреки това, в напълно отворено състояние, съпротивлението на потока на клапана на вратата е малко, което може да намали консумацията на енергия на тръбопровода и е по-икономично за дългосрочна употреба.

Когато избирате, основният принцип „Избор на aГлобусен клапанза малък диаметър и aклапан на портатаза голям диаметър; Избор на глобус клапан за регулиране на потока, избиране на клапан на вратата за пълно отваряне и затваряне; Изборът на глобус клапан за чиста среда и клапан на портата за среди, съдържащи частици ", трябва да се спазва. Само чрез комбиниране на системното налягане, характеристиките на средните и работните честоти може да се въведе оптималната производителност на клапана и да се осигури безопасна и ефективна работа на тръбната система.
