Какви са принципите на топка клапан?

2025-02-21

A топка клапане широко използвано индустриално устройство, което контролира потока от течности или газове, като използва въртяща се топка с дупка в центъра. Неговият прост, но ефективен дизайн го прави идеален за приложения, изискващи надеждно изключване и прецизен контрол на потока. Нека да разгледаме ключовите принципи зад това как функционира топческата клапа.


1. Основен принцип на работа

Клапанът на топка работи с помощта на сферичен диск (топката) с отвор (отвор) през центъра му. Клапанът се контролира чрез завъртане на топката 90 градуса, за да се позволи или блокира потока на течността.


- Отворена позиция: Когато отворът се подравнява с тръбопровода, течността преминава свободно.

- Затворено положение: Когато топката се завърти перпендикулярно на тръбопровода, потокът е напълно блокиран.


Тази бърза операция за четвърт завой прави точните клапани високоефективни за приложения за управление на изключване.

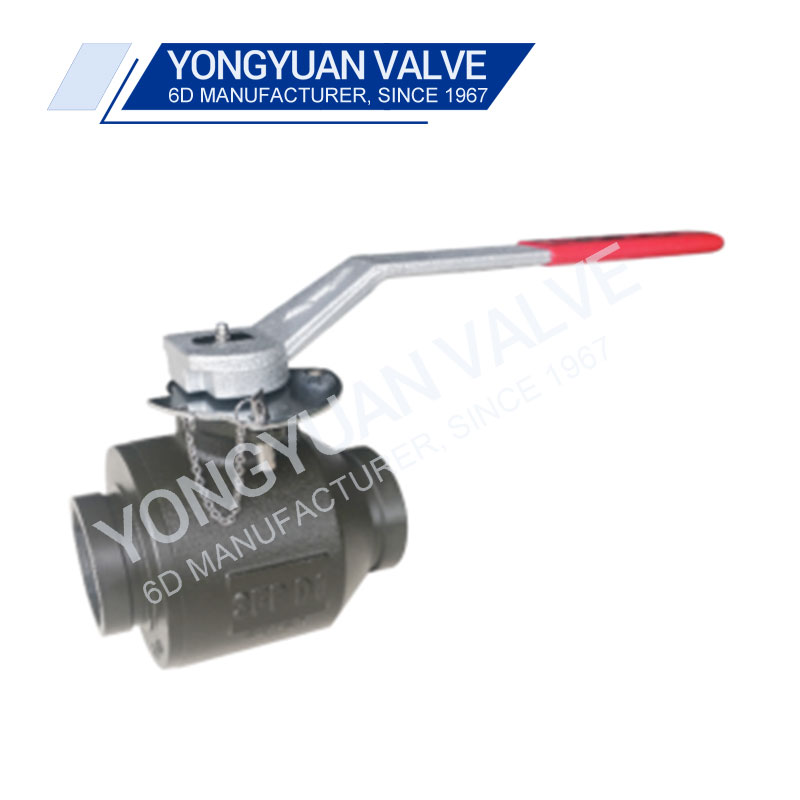

Ball Valve

2. Ключови компоненти на топка клапан

Типичентопка клапанСъстои се от следните основни компоненти:


- Топка: Въртящият се елемент с отвор, който контролира потока.

- Тяло: Външният корпус, който държи всички компоненти заедно.

- Стъпка: Валът, който свързва топката с задвижването или дръжката.

- Седалка: Уплътнител, който осигурява плътно затваряне, когато клапанът е затворен.

- Дръжка/задвижване: Използва се за завъртане на топката за ръчно или автоматизирано управление.


3. Принцип на уплътняване

Ефективността на точния клапан се намира в нейния плътно уплътнителен механизъм. Меки материали като PTFE (тефлон), каучук или други полимери често се използват за седалки, за да се осигури работа без течове. Някои високоефективни клапани с висока производителност използват уплътняване на метал до метал за работа с екстремни температури и налягания.


4. Механизъм за контрол на потока

Клапаните с топка могат да имат различни дизайни на отвора, които влияят на характеристиките на техния поток:


- Пълен отвор (Пълен порт): Дупката в топката съответства на диаметъра на тръбопровода, като свежда до минимум съпротивлението на потока.

- Намален отвор (намален порт): Дупката е по -малка от тръбопровода, което води до леко ограничение на потока.

-V-port: Топката има V-образен отвор, което позволява прецизен контрол на потока в приложенията на дросела.


5. Видове топкови клапани

Клапани с топкаЕлате в различни конфигурации в зависимост от техния дизайн и приложение:


- Плаващ клапан с топка: Топката е окачена между седалките и леко се движи, за да се засили уплътняването, когато се прилага налягане.

-Топка с монтиран на Trunnion: Топката е фиксирана с допълнителни опори (Trunnions), което я прави подходящ за приложения с високо налягане.

-3-посочен или многопортен бален клапан: позволява отклоняване или смесване на поток между множество портове.

- вентилиран клапан с топка: Проектиран за освобождаване на вложено налягане в затворена система.


6. Предимства на точните клапани

- Бърза и лесна работа: Изисква само четвърт завой, за да се отвори или затвори.

- Отлично уплътняване: осигурява тясно изключване, предотвратявайки течовете.

- Издръжливост: издържа на високо налягане и температури.

- Ниска поддръжка: Прост дизайн с по -малко компоненти, предразположени към носене.


Искате ли повече подробности за конкретен тип топка клапан? Кажете ми!


Milestone е професионален производител и доставчик на клапани в Китай, ако търсите най -добрия 4 -инчов месингов бален клапан със средно налягане с ниска цена, консултирайте се сега! Посетете нашия уебсайт на www.milestonevalves.com, за да научите повече за нашите продукти. За запитвания можете да се свържете с нас наdelia@milestonevalve.com.
